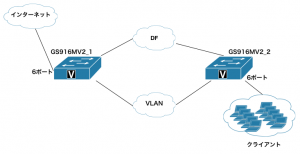

帯域制限をかけたポートをグラフィカルに監視 前々のブログ、及び前のブログに記載した、帯域制限の実験を経て、本番環境で利用を開始した。 実際に帯域制限を設定したポートが、本番環境ではどのようなトラフィック状態を示しているのか掲載します。 監視ツールはcacti（RRDtoolを利用してグラフ化） 本番環境の簡単な概略図です。 … [Read more...]

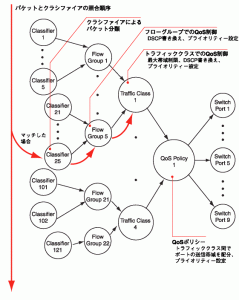

帯域制限をかけてみる 以前のブログに書いたように、CentreCOM GS900M V2シリーズを利用して、帯域制限をかける設定を行ってみた。 準備した機器はCentreCOM GS916M V2である。 CentreCOM GS900M V2シリーズで帯域制限をかけるには、ポリシーベースQoSを利用する。（WikipediaによるQoSの解説） どのようなフローでQoSが実装されるかは、以下の図を参照して下さい。 この図は、アライドテレシスのCentreCOM GS900M V2シリーズ コマンドリファレンス 2.3.2に掲載されている図です。 QoS Policy（QoSポリシー）：ポリシーベースQoSの中心部になります。 Traffic Class（トラフィッククラス）：最大帯域幅、送信の優先度を設定します。 Flow Group（フローグループ）：パケットのフローをグループ化します。 Classifier（クラシファイア）：IP、TCP、UDPなどを制御を設定する。 Switch Port（スイッチポート）：ポートへの割り当て。in、outもここで設定する。 … [Read more...]

帯域制限を行いたいがパケシェを買う余裕はない ネットワークの統廃合を行うと決めてから、どうしても避けられないのが帯域制限 今あるルータでQoSが行える機器があるので何とかならないか調べるも、肝心なセッション数が足りない。 それに、複数のネットワークを組み直すので、IPアドレスの付け替えが発生し、手間がかかる。 現状のネットワークを極力変更したくない＆費用がないという観点から、なるべく安くて帯域制限が出来る機器を選ぶことにした。 １本の土管内に複数のVLANを通すことになるので、現状使っているL２スイッチでVLANと帯域制限出来る機器に変える事で具現化させることにする。 機器候補を幾つかピックアップした中で、実績と価格で、アライドテレシスの「CentreCOM GS900M V2」シリーズを第一候補とした。 メーカサイトのコマンドリファレンスを読んでいると、次の一説が記載されていた。 Note - 実際に制限される帯域は、MAXBANDWIDTHパラメーターで設定された最大帯域幅より高いレートとなる場合があります。トラフィックのフレームサイズが小さいほど誤差が大きくなり、最大15Mbps程度の誤差が発生します。 これを読んで、今回は、主として通常のインターネットでの利用だから、そんなに気しなくてもいいのかなと考え、いざとなれば、snmpを計測して値が閾値より高くなれば、閾値を下げる設定変更で対応すればいいかと考えていました。一応、メーカへ気になる事を問い合わせてみた。 WEB上のコマンドリファレンス内容と異なる 誤差は上限のみで下限では起きないかどうかなどを問い合わせました。 頂いた回答は、まず質問の回答でなくお詫びからであった。 WEB上のコマンドリファレンス内容に誤りがあるというものでした。改定された内容がWEB上にコマンドリファレンスには反映されていな状況のようで、実際に変更された内容は Note - 本機能はネットワークの帯域幅ではなく、実際に転送するフレームに対する L2 ヘッダーを含むデータの転送速度の帯域を制限します。 MAXBANDWIDTH パラメーターで設定される最大帯域幅にはイーサネットフレームの プリアンブルなどのオーバーヘッドは含まれないため、トラフィックのフレームサイズ … [Read more...]
